聊天管理後台系統架構設計與完成度總覽

9Modules
9DB Tables
10Pages
48Test Files
Scroll
01 — Overview

System Architecture

Monorepo 架構，client / server / shared / e2e 四層分離，透過根層 concurrently 統一管理開發與部署。

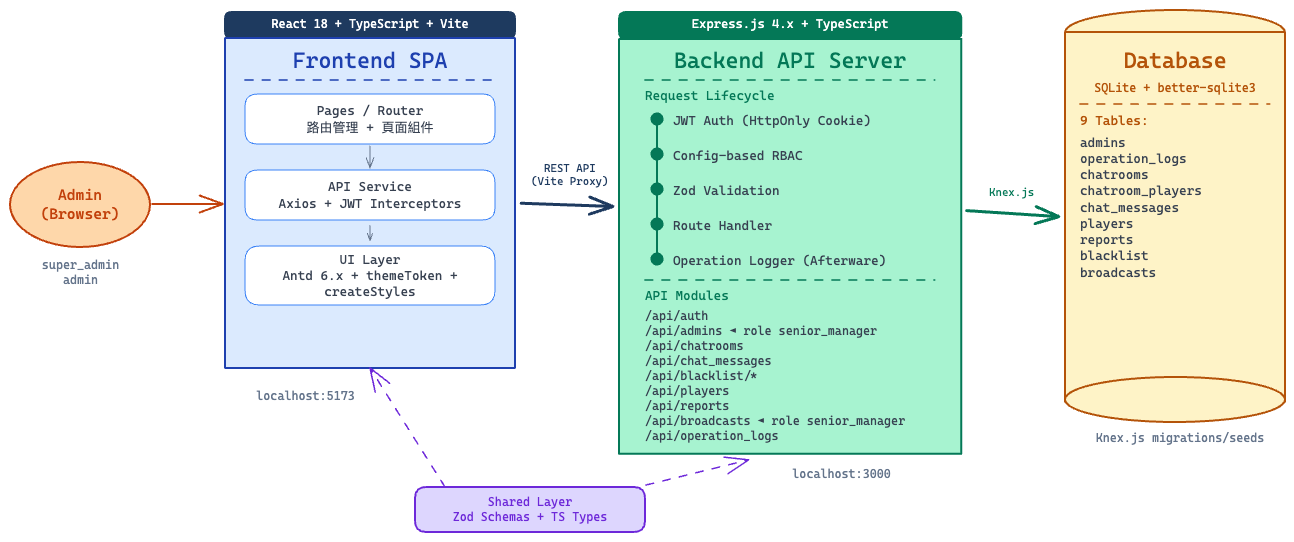

系統架構圖

前端 SPA → Vite Proxy → Express API → SQLite，Production 模式由 Express 直接 serve 前端靜態檔案

System Architecture Diagram
Frontend
React 18 + Vite + TypeScript
Ant Design 6.x 元件庫 + antd-style 樣式管理
React Router v6 路由 + Axios HTTP Client
dayjs UTC+8 時間顯示
Backend
Express.js + TypeScript
SQLite (better-sqlite3) 零配置資料庫
Knex.js Query Builder + Migration/Seed
Cookie-based JWT + bcryptjs
Shared
Zod Schema + TypeScript Types
前後端共用驗證邏輯與型別定義
@shared/* path alias 跨專案引用
9 套 Schema 對應 9 個 API 模組
Testing
Vitest + Playwright
三層測試：Unit / Integration / E2E
supertest + :memory: SQLite 隔離測試
Playwright 錄影 + 自動合成 Demo 影片
DevOps
Docker + concurrently
多階段 Docker build（node:20-alpine）
docker compose up 一鍵啟動
分環境 .env.development / .env.production
Auth
JWT HttpOnly Cookie + RBAC
Config-based 權限管理（22 權限 × 2 角色）
requirePermission() middleware 路由守衛
SameSite=Strict 防護 + 敏感欄位遮罩
02 — Backend

Backend Architecture

9 個後端模組全部遵循 Route → Controller → Service 三層分離，透過工廠注入模式傳遞 DB 依賴。

Module Pattern — 每個模組使用 createXxxRoutes(db: Knex): Router 工廠函式，顯式傳遞 DB 依賴，不使用全域單例。Integration test 可直接傳入 :memory: SQLite 實例。

Database Strategy — 為何選用 SQLite + 如何保留切換彈性

選用理由
SQLite（better-sqlite3）
零配置部署：無需安裝額外資料庫服務，clone 後即可開發
同步 API：better-sqlite3 為 in-process 同步引擎，延遲極低
Demo 定位：單用戶管理後台，不需要並發寫入能力
測試友善：:memory: 模式讓每個測試檔案擁有獨立 DB 實例
切換彈性
Knex.js 抽象層 + 工廠注入
Knex Query Builder：所有 SQL 透過 Knex API 組裝，不含 SQLite 專屬語法
Migration 機制：14 個 migration 檔案定義完整 schema，可重播至任意 DB
工廠注入：createXxxRoutes(db) 傳入 Knex 實例，切換 DB 只需改 knexfile.ts 的 client 設定
已驗證：Integration test 使用 :memory: vs Production 使用 file DB，證明抽象層無洩漏

Middleware Pipeline

express.json()→ cookie-parser→ CORS→ Encoding→ DB Init→ operationLogger→ API Routes→ Static Files→ 404 Handler→ Error Handler

9 Backend Modules

/api/auth
認證模組
login / logout / me / password / permissions
/api/admins
帳號管理
CRUD + toggle / role / password reset
/api/chatrooms
聊天室
列表查詢（唯讀）+ 名稱搜尋
/api/chat_messages
聊天監控
多條件篩選 + 軟刪除 + 操作紀錄
/api/blacklist
黑名單 + IP 封鎖
player / ip 雙路由 + upsert 封鎖邏輯
/api/players
玩家管理
暱稱審核 approve/reject + 重設暱稱
/api/reports
檢舉審核
核准自動封鎖（transaction）+ 駁回
/api/broadcasts
系統廣播
動態 status 計算 + 軟刪除下架
/api/operation-logs
操作紀錄
afterware 自動寫入 + 篩選查詢

Unified Response Envelope

Success
{ "success": true,
  "data": { ... } }
Error
{ "success": false,
  "error": {
    "code": "AUTH_...",
    "message": "..."
  }
}
Paginated
{ "success": true,
  "data": [...],
  "pagination": {
    "page": 1,
    "total": 100
  }
}
03 — Frontend

Frontend Architecture

React 18 SPA，10 個頁面依權限動態渲染，Design System 支援 Dark / Light / System 三態切換。

Component Tree

ThemeProvider→ ConfigProvider→ AuthProvider→ RouterProvider→ AdminLayout→ Pages

10 Frontend Pages

Route Page Permission Description
/login LoginPage Public 帳號密碼登入 + 已登入自動跳轉
/chat ChatMonitoringPage chat:read 訊息監控 + 刪除 + 封鎖 + 暱稱重設
/blacklist BlacklistPage blacklist:read Player / IP 封鎖管理 + 新增 Modal
/chatrooms ChatroomPage chatroom:read 聊天室列表（唯讀）+ 搜尋
/broadcasts BroadcastPage broadcast:read 發送廣播 + 狀態標籤 + 下架
/operation-logs OperationLogPage operation_log:read 操作紀錄篩選 + request JSON 展開
/reports ReportReviewPage report:read 檢舉審核（核准自動封鎖）
/nickname-reviews NicknameReviewPage nickname:read 暱稱審核（駁回自動重設）
/admins ManagerPage admin:read 帳號管理（角色/密碼/啟停用）
/* NotFoundPage Public 404 頁面（在 AdminLayout 內顯示）

Shared Layer — Zod 一處定義，三處使用

Backend
validate(schema) middleware
驗證 req.body，失敗回傳統一 error envelope；parsed data 覆寫原始 body（strip unknown fields）
Frontend
zodToAntdRules(schema)
將 Zod schema 轉換為 Ant Design Form 的 rules 格式，前後端驗證邏輯一致
Types
z.infer<typeof schema>
自動從 Zod schema 推導 TypeScript 型別，不需手動維護 interface

Design System

Seed Tokens (Light)
colorPrimary: #1A6FD4
colorSuccess: #34C759 (iOS Green)
colorWarning: #FF9500 (iOS Orange)
colorError: #FF3B30 (iOS Red)
colorInfo: #5856D6 (iOS Indigo)
colorBgLayout: #F2F2F7
Theme Features
三態切換：Light / Dark / System（跟隨 OS）
Token 層級：Seed → Map（自動推導）→ Component
Dark Mode：darkAlgorithm 自動推導，僅覆寫 colorPrimary: #2E88EE
圓角：borderRadius 10px / 14px / 8px
陰影：Card / Modal 使用 iOS 細膩陰影
持久化：localStorage 保存主題偏好

UI Screenshots

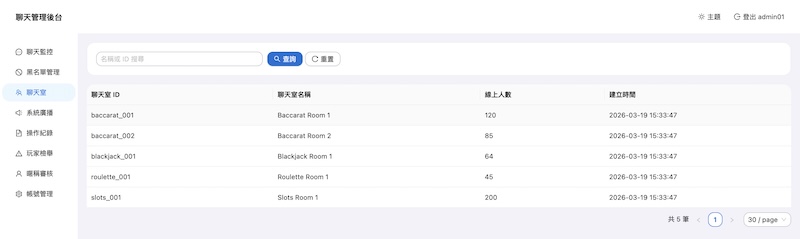

Chatroom List
聊天室列表

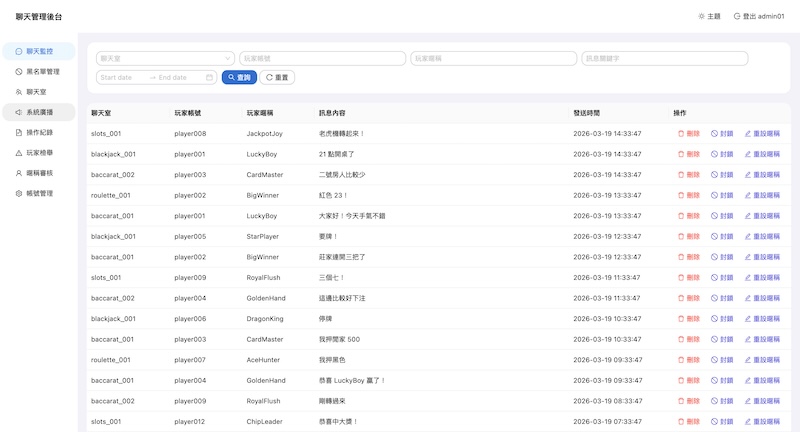

Chat Message List
訊息監控

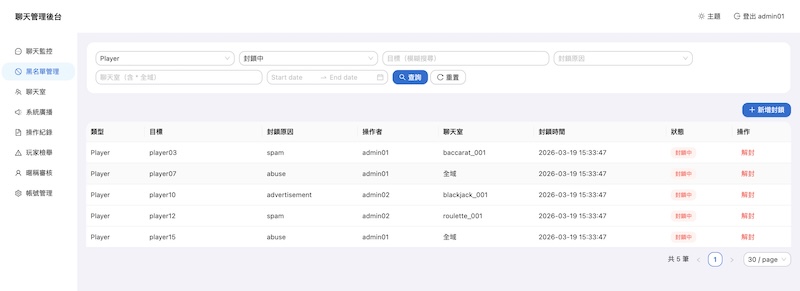

Blacklist Management
黑名單管理

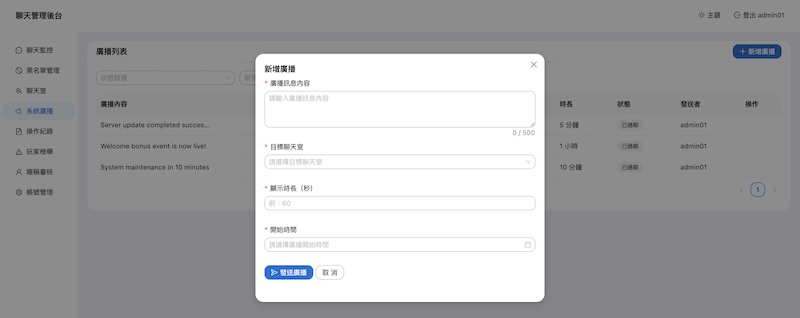

Broadcast
系統廣播

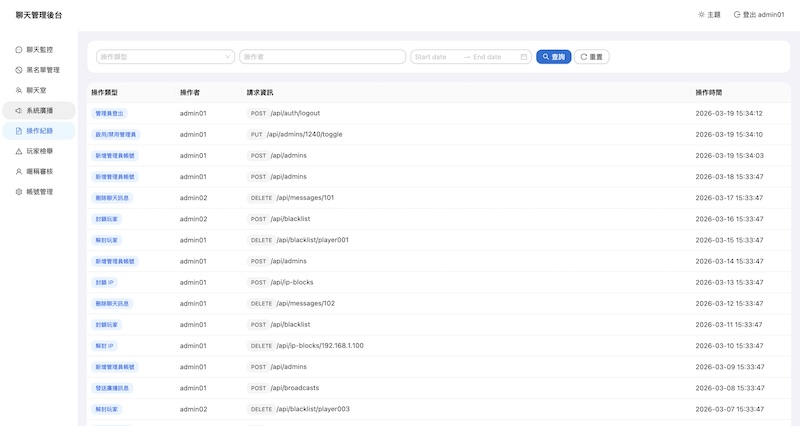

Operation Log
操作紀錄

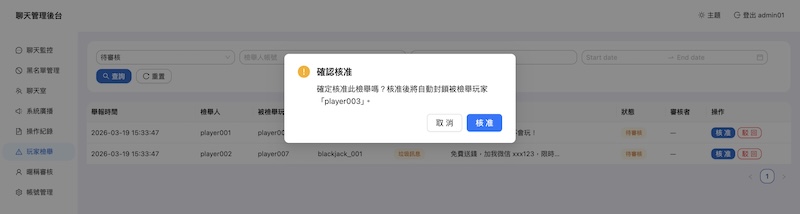

Report Review
檢舉審核

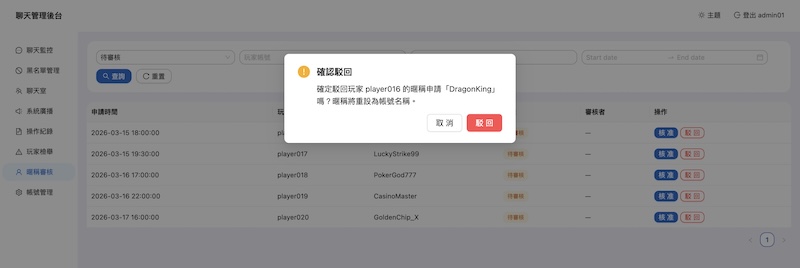

Nickname Review
暱稱審核

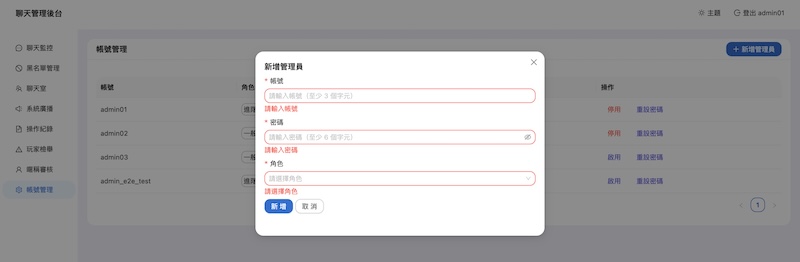

Create Manager
新增管理員

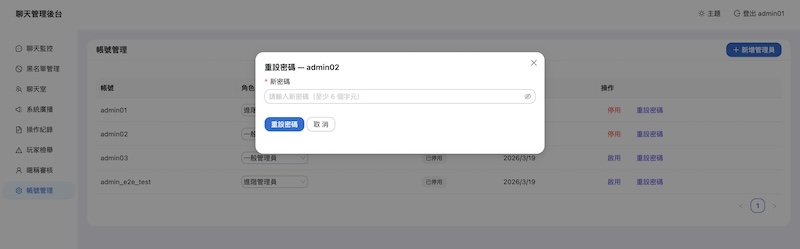

Change Password
修改密碼
04 — Database

Database Schema

9 張資料表、14 個 migration、三種刪除策略。SQLite 零配置，Knex.js 抽象層讓未來可切換 DB。

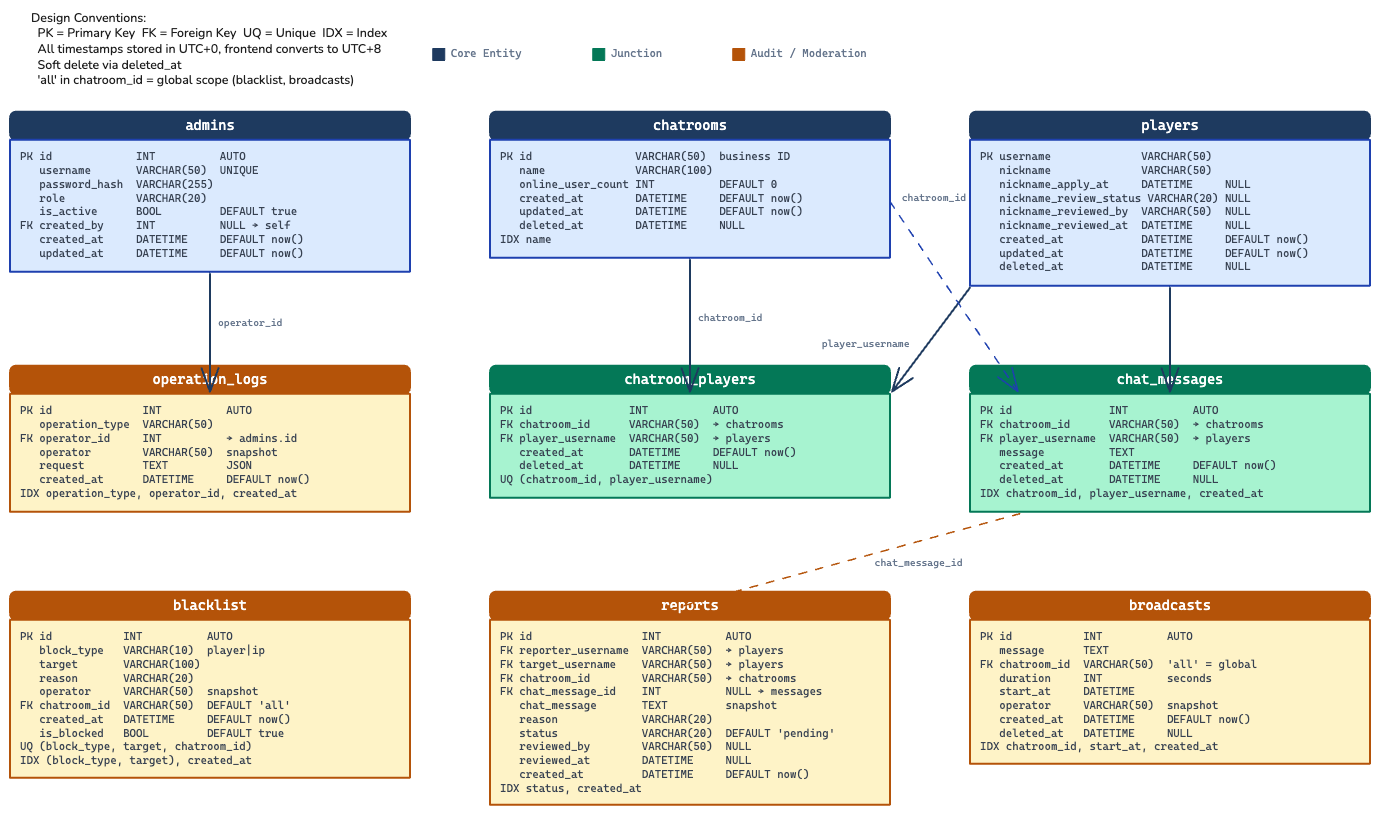

Entity-Relationship Diagram

9 張資料表的欄位結構與關聯關係

Database ER Diagram

9 Data Tables

Table PK Type Purpose Delete Strategy RFC
admins INT AUTO 管理員帳號（角色、狀態） — rfc_01
operation_logs INT AUTO 操作稽核紀錄（request JSON） 不可刪除 rfc_02
chatrooms VARCHAR(50) 聊天室列表（業務 ID） deleted_at rfc_03
players VARCHAR(50) 玩家帳號（含暱稱審核欄位） deleted_at rfc_03
chatroom_players INT AUTO 聊天室 ↔ 玩家多對多關聯 deleted_at rfc_03
chat_messages INT AUTO 聊天訊息（軟刪除） deleted_at rfc_03
blacklist INT AUTO 玩家/IP 封鎖（統一表） is_blocked rfc_04
reports INT AUTO 玩家檢舉審核 不可刪除 rfc_05
broadcasts INT AUTO 系統廣播（動態計算 status） deleted_at rfc_06

設計慣例

時間儲存
全部 UTC+0 儲存
前端 dayjs 轉 UTC+8 顯示
快照欄位
operator 為寫入時快照
player_nickname 改為 JOIN
Magic Value
chatroom_id = 'all'
代表全域（避免 NULL UNIQUE）
FK 約束
SQLite 預設不強制 FK
應用層自行維護一致性
05 — Security

RBAC Permission System

Config-Based RBAC：22 項權限 × 2 角色，前後端雙重守衛，無需額外 DB 表。

General Manager
16 項權限
聊天監控、黑名單管理、IP封鎖、聊天室、操作紀錄、檢舉審核、暱稱審核、玩家暱稱重設、修改自己密碼
Senior Manager
22 項權限（全部）
繼承 General Manager 所有權限 + 帳號管理（CRUD + toggle + 重設密碼）+ 系統廣播（發送 + 下架）

Permission Matrix（22 × 2）

Category Permission General Senior
auth auth:change_own_password ✓ ✓
chat chat:read / chat:delete ✓ ✓
blacklist blacklist:read / create / delete ✓ ✓
ip_block ip_block:read / create / delete ✓ ✓
chatroom chatroom:read ✓ ✓
operation_log operation_log:read ✓ ✓
report report:read / review ✓ ✓
nickname nickname:read / review ✓ ✓
player player:reset_nickname ✓ ✓
admin admin:read / create / toggle / reset_password — ✓
broadcast broadcast:read / create / delete — ✓
守衛機制：① 後端 requirePermission() middleware 在 route 層級強制驗證 → ② 前端 ProtectedRoute 阻擋無權限頁面 → ③ Sidebar menuItems.filter() 隱藏無權限選單項目
06 — Testing

Testing Strategy

三層測試金字塔 — Unit / Integration / Component / E2E，:memory: SQLite 與 production 同引擎。

Unit Tests
4
middleware + config
Integration
20
API pipeline + DB
Component
15
React + Testing Library
E2E Tests
9
Playwright specs

Test Coverage

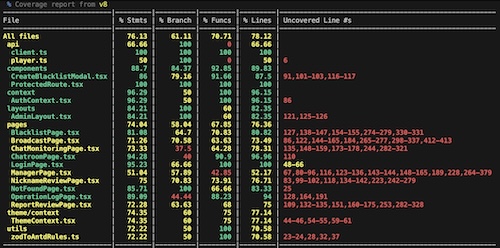

Client Test Coverage
Client Test Coverage

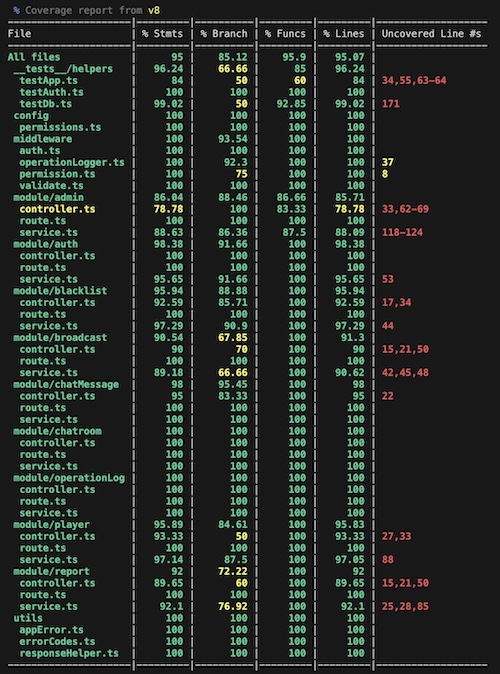

Server Test Coverage
Server Test Coverage

測試環境資源

Resource Server Vitest Client Vitest E2E (Playwright)
Database :memory: SQLite 無 dev.sqlite（resetDb）
HTTP supertest（不佔 port） 無 dev server（3000 + 5173）
隔離性 完全隔離 完全隔離 共用 dev DB
Demo Video 自動生成 — Playwright 開啟 video: 'on' 錄影，測試完成後 compose-video.ts 將 .webm 片段轉為 MP4 + 燒入 SRT 字幕 + 插入標題卡 + 串接合成 output/demo.mp4。一份 E2E 測試同時達成 CI 品質保障 + 功能展示影片。

Gherkin-first 開發流程

PRD 定義 FR→ 撰寫 .feature→ RFC 測試計畫→ Task 穿插測試→ 功能 + 測試同步寫
07 — Status

System Completion

12 個開發 Phase 全部完成，9 個功能模組全部上線，涵蓋原始需求的所有功能項目。

12 Development Phases

P00專案初始化✓
P01Auth + Response✓
P02操作紀錄✓
P03聊天室 + 監控✓
P04黑名單 + IP✓
P05暱稱 + 檢舉✓
P06系統廣播✓
P07Design System✓
P08E2E + Demo✓
P09暱稱重設 API✓
P10環境變數配置✓
P12Production Mode✓

Assignment Requirements vs Delivery

Backend API (Assignment §5)
  • ✓ login — JWT HttpOnly Cookie 登入
  • ✓ getChatHistory — 多條件篩選 + 分頁
  • ✓ deleteMessage — 軟刪除 + 操作紀錄
  • ✓ blockPlayer — upsert 封鎖 + chatroom 指定
  • ✓ unblockPlayer — is_blocked 狀態切換
  • ✓ broadcastMessage — 動態 status + 下架
  • ✓ getChatrooms — 列表 + 名稱搜尋
  • ✓ getOperationLogs — afterware 自動寫入
Frontend Pages (Assignment §5)
  • ✓ Login Page — 表單驗證 + 已登入跳轉
  • ✓ Chat Monitoring — 刪除 / 封鎖 / 暱稱重設
  • ✓ Blacklist Management — Player + IP 雙模式
  • ✓ Broadcast Message — 發送 + 狀態 Tag + 下架
  • ✓ Operation Logs — 篩選 + request 展開
  • ✓ Player Reports — 核准自動封鎖
  • ✓ Nickname Approval — 駁回自動重設
Demo

Live Demo

E2E 測試自動錄製的系統操作展示影片，涵蓋主要功能流程。

系統操作展示

由 Playwright E2E 測試自動錄製，經 compose-video.ts 合成

08 — Roadmap

Future Improvements

以下為系統正式上線後的完整優化規劃，按優先級排序。涵蓋安全加固、即時通訊升級、UI/UX 優化、 資料庫遷移等面向，每個階段包含具體技術方案、量化效益指標與風險評估。

P0  安全加固

預估 0.5 天
Rate Limiting
問題：登入 API 無頻率限制，可暴力破解密碼
方案：express-rate-limit — 登入 5 次/分鐘/IP，全域 API 100 次/分鐘
影響：app.ts + auth/route.ts
驗收：超頻返回 429，E2E 驗證鎖定行為
預估 0.5 天
CSRF 防護強化
問題：HttpOnly Cookie 防 XSS，但未完整防禦 CSRF
方案：Cookie 加入 SameSite=Strict 屬性（已部分實作），可進階採用 Double Submit Cookie 模式
影響：auth/controller.ts + client interceptor
預估 1 天
帳號鎖定機制
問題：連續登入失敗無限制
方案：admins 新增 failed_attempts + locked_until 欄位，5 次失敗鎖定 15 分鐘
影響：新增 migration + auth/service.ts + errorCodes.ts
預估 0.5 天
Security Headers
問題：缺少標準安全回應標頭，瀏覽器無法啟用內建防護
方案：引入 helmet middleware — 自動設定 X-Content-Type-Options、X-Frame-Options、 Content-Security-Policy、Strict-Transport-Security 等標頭
影響：app.ts 新增一行 middleware

P1  即時通訊 & 架構補強

預估 3 天
WebSocket 即時通訊
問題：聊天監控頁面需手動刷新，管理員操作（禁言/刪訊）無法即時同步給其他在線管理員
為何選 WebSocket 而非 SSE：
• 管理後台需要雙向通訊 — server 推送新訊息 + client 回報已讀/操作狀態
• 多管理員同時操作需即時同步（A 禁言某玩家，B 的畫面應即時反映）
• SSE 受限瀏覽器 6 連線上限，多分頁場景容易耗盡
方案：Socket.IO — 自動降級 polling、內建 reconnect 與 room 機制
架構：
• Server：socketManager.ts 掛載於 Express HTTP server，JWT 驗證 middleware
• Room 設計：每個 chatroom 對應一個 room，管理員進入監控頁自動 join
• 事件頻道：chat:message / chat:delete / admin:action / player:status
• Client：新增 useSocket hook + SocketContext，頁面卸載自動 disconnect
影響：server/src/socket/ 新模組 + ChatMonitoringPage 重構 + package.json 新增 socket.io / socket.io-client
效益：訊息延遲從手動刷新（秒級）降至 <100ms，管理員協作體驗大幅提升
預估 1 天
In-Memory Cache
問題：每次 API 請求直接查詢 SQLite，高頻讀取可優化
方案：Node.js node-cache 快取 RBAC 權限設定（長 TTL）+ 黑名單查詢（30s TTL）
Invalidation 策略：寫入操作後主動 del(key) 清除對應快取，避免髒讀。 operationLogger afterware 作為觸發點，確保 cache 與 DB 一致性
影響：新增 cache.ts + permission middleware + blacklist service
效益：RBAC 查詢 RT 預估降低 80%（記憶體 vs. SQLite I/O）
預估 1 天
Error Boundary 策略
問題：前端缺乏系統性錯誤處理，React render error 可能白屏
方案：頂層 ErrorBoundary + Axios interceptor 統一處理 401/403/429/500/離線
細節：401 自動導回登入、403 顯示權限不足提示、429 顯示冷卻倒數、 500 顯示通用錯誤頁、離線狀態顯示 banner 提示
影響：新增 ErrorBoundary.tsx + 增強 api/client.ts + App.tsx

P2  UI/UX 優化 & 工程實務

預估 3 天
UI/UX 體驗升級
問題：10 個頁面缺乏統一的載入狀態、空狀態、微互動回饋，使用者體驗不連貫
方案（分三階段）：
Phase 1 — 載入體驗（1 天）
• 全域引入 Skeleton 骨架屏取代 Spin，表格 / 卡片 / 表單各一套模板
• 路由切換加入 NProgress 頂部進度條
• 操作按鈕加入 loading 態，防止重複提交
Phase 2 — 空狀態 & 引導（1 天）
• 為「無資料」「篩選無結果」「搜尋無結果」設計三種 Empty 元件
• 關鍵操作（禁言/封鎖/刪除）加入 Popconfirm 二次確認，取代原生 confirm
Phase 3 — 微互動（1 天）
• 表格列新增/刪除時加入 framer-motion list animation
• 成功操作 toast 改用 Antd message 帶圖標，2 秒自動消失
• Sidebar 選中項加入 indicator 動畫
影響：新增 Skeleton components + 更新所有 page loading 邏輯
預估 2 天
響應式設計 & 無障礙
問題：後台僅適配桌面版，無平板/行動裝置支援；缺乏基本無障礙標記
方案：
• AdminLayout Sidebar 加入 Drawer 模式，≤768px 時自動收合為 hamburger
• 表格在小螢幕改為 Card List 排列（Antd Table responsive breakpoint）
• 所有 icon-only 按鈕補上 aria-label，表單元件確保 label 關聯
• 色彩對比度檢查，確保 WCAG 2.1 AA 標準（contrast ratio ≥ 4.5:1）
影響：AdminLayout.tsx + 各 page 表格元件 + theme tokens 微調
效益：支援管理員以平板巡場監控，擴大使用場景
預估 1 天
前端效能優化
問題：聊天監控頁面訊息量大時 DOM 節點爆增，列表渲染卡頓
方案：
• 聊天訊息列表引入 react-virtuoso 虛擬滾動，僅渲染可視區域
• 路由層級 React.lazy + Suspense 拆分 code splitting，首屏只載入當前頁面
• 搜尋/篩選輸入加入 useDeferredValue 防止高頻 re-render
效益：萬級訊息頁面 FPS 維持 60，首屏 JS bundle 預估減少 40%
影響：ChatMonitoringPage + router config + 搜尋元件
預估 1 天
CI/CD Pipeline
問題：測試通過完全依賴開發者手動執行
方案：GitHub Actions — lint → vitest run → npm run build，push to main / PR 時自動觸發
進階：E2E 為可選步驟，PR 標題帶 [e2e] 時觸發 Playwright on CI
影響：新增 .github/workflows/ci.yml
預估 2 天
Unit Test 覆蓋率提升
問題：Unit test 僅 4 個，utility functions 未覆蓋
方案：補齊 ResponseHelper / AppError / zodToAntdRules / Zod schemas 邊界值
目標：middleware ≥ 90%、utility ≥ 85%、整體 statement coverage ≥ 70%
預估 2 天
共用 Component 抽取
問題：10 個頁面僅 2 個 reusable component，相似 UI pattern 各自實作
方案：抽取 ConfirmActionModal / SearchFilterForm / StatusTag / DataTable（統一分頁/排序）
原則：確認 3+ 使用場景才抽取，每個元件附帶 Storybook-like 範例

P3  規模化演進

預估 3–5 天
資料庫遷移：SQLite → PostgreSQL
觸發指標：同時在線管理員 >5 人且出現 SQLITE_BUSY 錯誤， 或單表資料量超過 50 萬筆查詢回應 >200ms
為何遷移：
• SQLite 單寫入鎖 — 多管理員同時操作聊天/黑名單/廣播時會產生寫入排隊
• 無原生全文搜尋 — 聊天訊息搜尋只能 LIKE，效能線性退化
• 無連線池 — 無法水平擴展至多 server instance
方案（分階段降低風險）：
Step 1：本地建立 PostgreSQL，修改 Knex config 切換 dialect（Knex 抽象層已到位）
Step 2：跑全部 14 個 migration，驗證 SQL 相容性（已知問題：DATETIME → TIMESTAMP、BOOLEAN → BOOLEAN、autoIncrement 差異）
Step 3：撰寫資料遷移 script — pg_dump / knex seed 匯入既有資料
Step 4：E2E 全量回歸測試確認功能一致
附加效益：可啟用 pg_trgm 做模糊搜尋、JSONB 存結構化 log、支援 connection pooling
風險：部署環境需額外維運 PostgreSQL（可用 managed service 如 Supabase / Neon 降低維運成本）
預估 2 天
WebSocket 進階功能
觸發指標：P1 WebSocket 基礎版上線後，管理員反映需要更多即時協作功能
方案：
• 在線狀態追蹤：顯示哪些管理員正在監控哪個聊天室，避免重複操作
• 打字指示器：管理員在輸入廣播/回覆時，其他人看到 "XXX 正在輸入…"
• 操作衝突預警：當兩位管理員同時編輯同一筆黑名單/廣播時，彈出提示
• 即時通知中心：新檢舉、新玩家申請暱稱等事件推送至 Notification Bell
影響：擴展 socket event 頻道 + 新增 AdminPresence 元件 + NotificationCenter
視用戶反饋決定
JWT Refresh Token
觸發指標：用戶反映頻繁被登出（當前 JWT 4 小時過期）
方案：Access Token 15min + Refresh Token 7d rotation，Axios interceptor 自動在 401 時 用 Refresh Token 換發新 Access Token
安全設計：Refresh Token 存 HttpOnly Cookie（獨立 path /api/auth/refresh）， 單次使用後即失效（rotation），偷取舊 token 無法重放
影響：auth module 全面重構 + client interceptor + 新增 refresh migration
視資料量決定
Broadcast 狀態持久化
觸發指標：廣播數量超過 1000 筆，列表查詢回應 >500ms
方案：新增 status column + cron 定時更新（node-cron 每分鐘），或結合 P1 的 cache 層做 computed cache
影響：新增 migration + broadcast/service.ts
視查詢效能決定
資料庫 Index 優化
觸發指標：任一查詢 API p95 回應時間 >200ms
候選欄位：
• chat_messages(chatroom_id, created_at) — 聊天室訊息時序查詢
• blacklist(target_type, target) — 黑名單比對
• operation_logs(created_at) — 操作日誌時間範圍查詢
• reports(status, created_at) — 待處理檢舉篩選
方案：透過 Knex migration 新增複合索引，搭配 EXPLAIN QUERY PLAN 驗證命中
預估 2 天
操作日誌儀表板
觸發指標：管理團隊 >3 人，需追蹤操作趨勢與異常行為
方案：新增 Dashboard 頁面 — 每日操作量趨勢圖（Ant Design Charts）、 操作類型分佈圓餅圖、管理員活躍度排行、異常操作高亮（短時間大量刪除/封鎖）
資料來源：operation_logs 現有欄位即可支撐，不需新增 schema
影響：新增 DashboardPage + 對應 API 聚合查詢
